半导体行业的企业知识库,如何才能读懂电路图纸与公式文档？
建设半导体行业的企业知识库，难点往往不在文件有没有上传，而在电路图纸 OCR、技术文档解析和公式识别是否保留了原始结构。芯片研发资料字体密集、表格层级多、公式符号复杂，一旦参数、单位或上下标解析错误，知识库即使“搜得到”，也未必能支撑设计验证。不过解决方向也很明确：就是先把图纸、表格、公式转换为可信的结构化数据，再交给检索系统与大模型。
先解释一个问题：为什么文件成功入库，研发人员仍然找不到答案？
一份芯片研发文档可能同时包含电路设计图、器件参数表、BOM表、计算公式、测试曲线、英文缩写和中文注释。对于普通办公文档，识别出连续文字通常已经足够；但在半导体知识库中，文字只是数据的一部分，文字所在的位置、对应的表头、关联的图号以及公式层级同样重要。
例如，传统 OCR 可能识别出了“1.2 V”，却没有判断它属于典型工作电压、最大输入电压还是某个测试条件。又比如，跨页BOM表如果丢失续表关系，同一器件的型号、封装和替代料信息就可能被拆成三段。再举个例子，公式中的负号、上下标或分式结构一旦错位，后续计算逻辑也会随之改变。对研发场景而言，一个符号的缺失，不只是少了一个字符，而可能改变一次设计判断。
因此，评估技术文档解析方案时，不宜只看字符识别率。更值得关注的是结构还原、元素分类、跨页关联、坐标保留和公式识别能力。半导体知识库需要的是“可理解的数据”，而不是被打散的一长串文字。

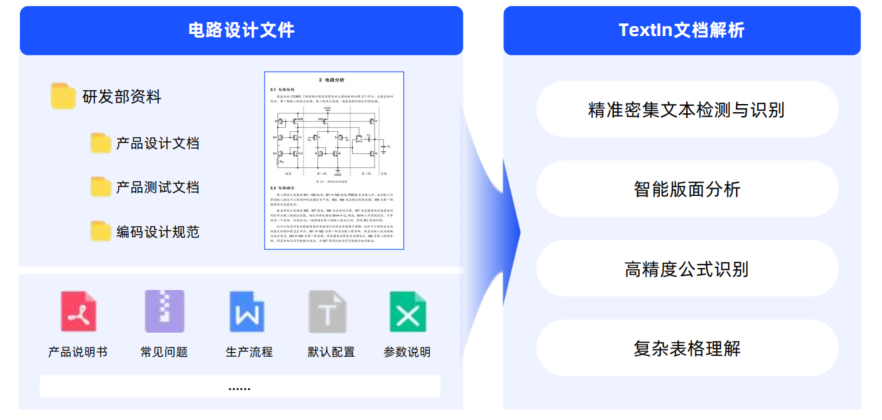

【TextIn文档解析可以精准处理半导体行业的文档处理需求】
那么，研发资料该怎样转化为知识库可用数据呢？
针对图纸文字小、文档结构复杂、研发内网限制严格等问题，合合信息TextIn xParse Enterprise可用于搭建从文件接入、技术文档解析到知识库入库的处理链路。典型流程可以拆解为以下五个环节。
第一步：统一接入历史研发资料
研发资料常年分散在文件服务器、项目目录和档案系统中，格式可能包括PDF扫描件、加密PDF、Word、Excel、PPT、图片以及CAD图纸等。TextIn xParse Enterprise可对多种输入格式进行统一接入，减少不同文件分别编写解析程序带来的维护成本。
第二步：识别版面，而不是只提取文字
系统可识别文本、表格、图片、公式、页眉、页脚、标题、段落、列表、图表、脚注、水印、印章、手写体、二维码等16＋种内容元素，并分析它们在页面中的位置与层级关系。
面对双栏、三栏、图文混排、合并单元格、嵌套表头、隐藏单元格以及跨页表格等复杂版面，解析过程不仅需要判断“写了什么”，还要判断“先读哪里、属于哪一栏、对应哪个表头”。这一步决定了后续切片是否会破坏原文语义。
第三步：还原图纸参数、表格层级与公式
TextIn xParse Enterprise具备工业图纸理解能力，支持图框、明细栏、尺寸标注、图中表格识别等4类+关键元素，可用于提取图号、版本、尺寸、材料说明及图纸内表格信息。其极小字体识别能力适配半导体图纸高密度文字场景，降低小字号参数被漏掉或粘连的概率。
对于学术论文、技术规格书和设计说明中的公式，系统可完成公式识别并输出LaTeX格式，保留分式、根号、上下标、希腊字母及多行表达结构。LaTeX结果既便于研发人员复核，也可供公式检索、页面展示和后续计算模块调用。
根据资料类型、扫描质量和版面复杂度，TextIn xParse Enterprise结构还原准确率可达到85％—95％+，覆盖复杂表格、密集文本、公式文档和工程图纸等场景。（注：该指标更适合作为方案测试的参考区间，正式上线前仍建议使用企业自身的芯片图纸、专利文献和历史扫描件进行抽样验证。）

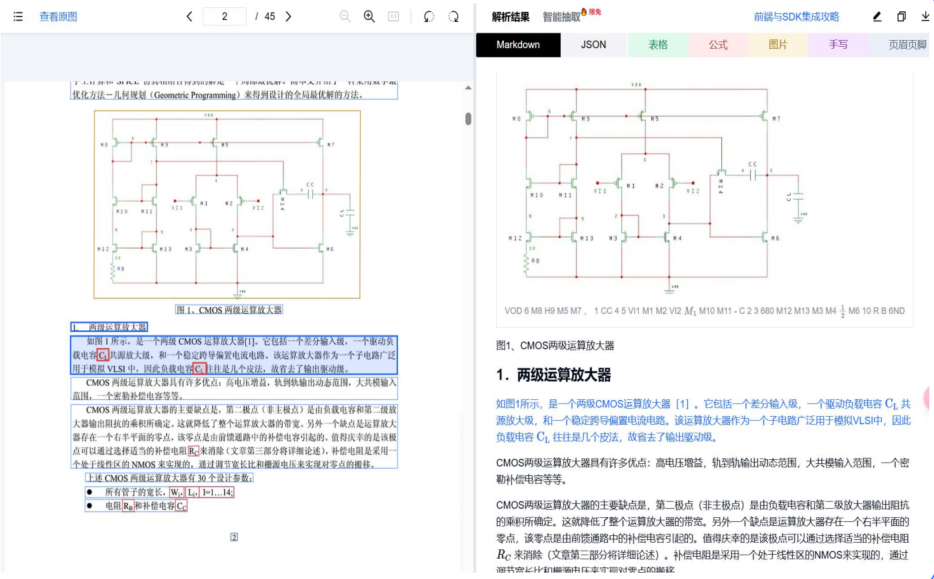

【TextIn文档解析前后示意】
第四步：输出适合检索与大模型使用的数据
解析结果可输出为Markdown、JSON、表格数据和结构化全文。其中，Markdown能够较好地保留标题、段落、列表、表格和公式关系，适合半导体知识库切片以及大模型上下文构建；而JSON可保留页码、坐标框、内容类型和元数据，方便系统追溯答案来源；至于表格数据则可还原行列层级、多级表头和跨页关系，用于参数查询与数据校验。
推荐在入库时同时保留原始文件、结构化正文和页面坐标。这样，研发AI问答给出某个阈值或器件参数后，用户可以直接回到原文对应页面核验，而不是只看到一段脱离出处的答案。
第五步：完成质检、切片和索引构建
解析后的内容不宜立即进入向量库。更稳妥的做法是增加规则质检，例如检查单位是否缺失、公式括号是否闭合、表格列数是否异常、跨页表头是否正确继承。通过质检后，再按照章节、图号、表格或公式单元进行语义切片，写入全文索引、向量索引和元数据库。
当实现完整保留参数与公式后，能为研发AI问答带来什么？
半导体行业构建企业知识库的价值并不止于查找文件。经过可靠的电路图纸 OCR和公式识别后，研发人员可以围绕项目资料提出更具体的问题，例如：“某版设计中该器件的额定电压是多少？”“这个公式采用了哪些边界条件？”“不同版本BOM表中哪些器件发生了变化？”
但如果解析阶段只保留正文，AI可能找到了器件名称，却无法把它与参数列、版本号和测试条件关联起来。而结构化解析则可以让检索系统将问题定位到具体表格行、公式块或图纸区域，并在答案中附带页码和位置依据。
这里需要强调一个边界：电路图纸 OCR主要解决图纸中文字、尺寸、明细栏和表格信息的提取问题，并不等同于自动还原完整的电气连接关系。若企业希望进一步识别器件拓扑、网络连接或开展规则验证，建议把文档解析结果与EDA数据解析、图结构模型及企业设计规则结合。把不同工具放在擅长的位置，通常比要求单一系统解决全部问题更可靠。
中英文混排与专利文献为何要一体化处理？
芯片研发资料很少是单一语言环境。器件名称、接口协议和公式变量多使用英文，设计说明和评审意见则可能采用中文。部分识别软件面对中英文混排而识别不稳定时，型号中的连字符、大小写和数字都容易被拆分，进而影响关键词检索与实体匹配。
xParse相关能力支持52＋种语言文字的识别，包括简体中文、繁体中文、英语、日语和韩语等，可适配中英文缩写与中文注释混排的技术文档。对于引用密集的专利文献，还可结合标题、段落、脚注、表格、公式及图片识别，将说明书、权利要求、附图说明和引用信息按照结构输出。
在知识库设计中，建议为专利文献单独设置文档类型、申请信息、技术主题和引用关系等元数据。这样既能与内部研发资料统一检索，又能避免外部专利内容与内部设计结论在回答中被混为一谈。
为什么研发内网环境更需要企业级解析能力？
芯片研发文档通常涉及设计参数、项目版本和内部评审信息，很多企业无法把原始文件上传至外部接口。TextIn xParse Enterprise支持本地服务器、私有云、混合部署和云原生容器化部署，可在数据不出域的前提下接入研发内网、档案系统和知识库平台。
在规模处理方面，产品支持百万级文档处理、高并发批处理和异步任务队列，百页PDF在线解析快至1.5秒，离线场景下3天可精准解析500万页PDF。服务可用性SLA为99.9％，并提供全链路日志监控与可观测性能力，便于IT团队跟踪任务状态、定位失败文件和统计处理质量。
这些指标不应被孤立理解。对于半导体知识库项目，真正影响交付周期的往往是文件质量差异、历史目录混乱和人工质检规则不足。建议在容量评估时，把正常文件、复杂文件、异常文件分层统计，同时测算解析、复核、重试和索引写入的整体耗时。
具体到大型半导体企业，应该如何推进知识库落地？
假设现有某头部半导体企业，已经积累了大量扫描版规格书、CAD导出PDF、BOM表、技术论文和专利资料，原有半导体知识库只能检索文件名及少量正文，研发人员查询设计验证参数时仍需逐页翻阅。
该企业可以先选择一个产品线开展验证，抽取不同年份、不同格式和不同清晰度的资料，重点测试极小字体、尺寸标注、跨页BOM表、中英文混排和LaTeX公式输出等。通过字段级质检确认效果后，再逐步扩展到历史档案批量解析，并将Markdown正文、JSON坐标信息和表格数据写入现有知识库。
在这一假设场景下，预期价值并非单纯减少录入时间，而是提高研发资料的可检索程度与答案可追溯性。当工程师查询某项参数时，系统可返回对应版本、表格行、公式及原始页码，从而缩短资料查找与人工核验链路。
半导体行业的企业在为知识库建设选型文档解析工具时，建议优先验证哪些问题？
从半导体研发知识库的实际目标出发，建议不要只准备排版规整的样本文档。测试集应有意识地加入低分辨率扫描件、极小字号图纸、跨页多级表头、复杂公式、中英文型号以及带页眉页脚的双栏论文。
建议验证一：图纸中的图号、尺寸、明细栏和参数单位能否稳定提取，坐标信息能否返回原文位置。
建议验证二：公式识别结果能否输出LaTeX，分式、上下标、负号和希腊字母是否保持正确结构。
建议验证三：跨页BOM表是否延续原有表头，合并单元格和多层嵌套关系是否得到保留。
建议验证四：Markdown、JSON和表格数据能否直接对接现有检索平台、大模型应用及研发权限系统。
建议验证五：私有化环境下的处理速度、并发能力、任务重试、日志审计和异常监控是否符合企业运维要求。
一套可用的半导体知识库，基础不是模型回答得多像专家，而是底层资料有没有被准确读取。TextIn xParse Enterprise通过工业图纸理解、极小字体识别、复杂表格还原、公式识别和多语言技术文档解析，为研发资料进入知识库提供结构化数据基础，也为后续AI问答、参数检索和版本追溯保留必要依据。
